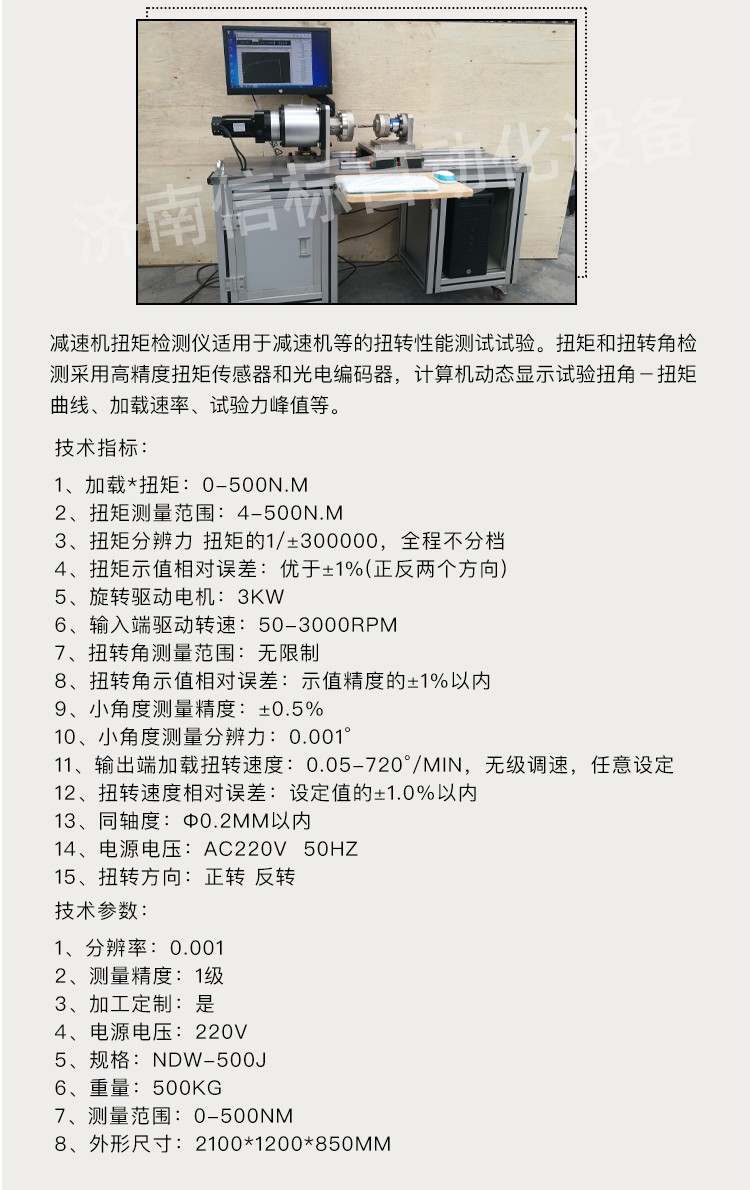

減速機扭矩試驗機 減速機靜扭試驗機產品特點： 1、主機：采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用 鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能自由移動，將試件的軸向拉力減少到 小。 2、驅動系統：由進口全數字交流伺服控制系統驅動，速度調節范圍寬，加載均勻、穩定。 3、傳動系統：采用精密減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～600mm范圍內任意手動調節。 4、測量顯示系統：該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。 技術指標： 1. 加載*扭矩：0-500N.m 2. 扭矩測量范圍：4-500N.m 3. 扭矩分辨力 扭矩的1/±300000，全程不分檔 4. 扭矩示值相對誤差：優于±1%(正反兩個方向) 5. 旋轉驅動電機：3kW 6. 輸入端驅動轉速：50-3000rpm 7. 扭轉角測量范圍：無限制 8. 扭轉角示值相對誤差：示值精度的±1%以內 9. 小角度測量精度：±0.5% 10.小角度測量分辨力：0.001° 11.輸出端加載扭轉速度：0.05-720°/min，無級調速，任意設定 12.扭轉速度相對誤差：設定值的±1.0%以內 13.同軸度：Ф0.2mm以內 14.電源電壓：AC220V 50Hz 15.扭轉方向：正轉 反轉 技術參數： 1分辨率：0.001 2測量精度：1級 3加工定制：是 4電源電壓：220v 5規格：NDW-500J 6重量：500kg 7測量范圍：0-500nm 8外形尺寸：2100*1200*850mm
|
